——宏达信诺HXGE系列电力网关在电力监控系统中的应用

随着电力输、配、变网的全面改造与发展，各地的开闭所大量增加，开闭所位于电力系统中变电站的下一级，是将高压电力分别向周围的用电单位供电的电力设施。它不仅是配电网底层最基本的单元，更是电力由高压向低压输送的关键环节之一。开闭所电压等级以10KV居多，对开闭所进行智能化数字化的监控是实现智能电网的重要组成部分。
项目背景
　　某南方城市为满足本地某商业大厦的用电需求，配备了10KV开闭所，现需要对开闭所实行智能监控，从而使得管理部门能够实时了解大厦的用电状况和电力配网运转状况。现场需要监控的设备主要为低压抽屉柜的150块威胜三相电表，需要采集包括电流、电压、有功、无功、功率因数等数据，并且将这些数据以南自103协议的方式转发给综保后台，实现用电抄表的功能。综保装置采用南自的NED500系列保护装置，需要监控其电流、电压、功率因数、开闭所开关状态等数据，并且需将这些数据以Modbus TCP方式转发给上层楼宇监控系统。
基于宏达信诺HXGE智能网关的智能监控解决方案

 宏达信诺HXGE工业物联网智能网关是一款新型自动化信息综合管理设备。网关设备具有串口、RJ45以太网口、CAN口等多种通讯接口，配置有上百种标准和非标准的通讯协议，支持 Modbus RTU，Modbus TCP/IP、IEC60870-5-104、OPC DA/UA等主流工控协议，可实现工业现场各类仪表、PLC控制器、服务器等设备的数据采集、汇总及转发功能，为工业设备互联互通提供卓越的解决方案。

 本次项目现场需要将威胜电表的数据通过DL/T645-2007规约协议采集后，通过南自的103协议传输至南自综保后台，同时，南自NED500系列综保的遥信、遥测数据需要网关通过Modbus TCP转发至更上层的楼宇监控系统。为此，本次项目专门针对威胜电表和南自综保进行了通讯协议的定制开发，从而确保了本次项目的顺利推进。

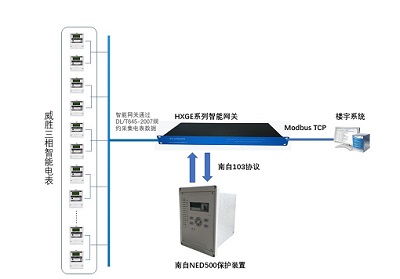

针对本项目的系统架构图如下所示：

　　项目实施过程中，考虑到HXGE智能网关的每路串口需要连接多台威胜电表，为了确保通信效果，在每条总线的末端电表通讯线处并一个120Ω的终端电阻。同时考虑到现场可能的干扰因素，RS485数据线采用带屏蔽金属层的通讯线。
总结
　　基于宏达信诺HXGE智能网关的开闭所智能监控系统不仅实现对遥信、遥测、保护数据的采集汇总，并且符合无人值守的设计需求。同时HXGE智能网关具备远程管理，无线传输等开放性网络功能，使得管理人员随时随地均可对开闭所的运行状况了如指掌。便于管理人员及时发现异常，快速响应处理，大大提高了开闭所运行的安全性及稳定性。
