——宏达信诺HXGE系列工业智能网关在天然气管网综合管理系统中的应用

行业背景

 目前天然气消费复苏，结构性复苏特征明显。随着国内生产生活秩序恢复，宏观经济恢复性增长。2023年1~7月，全国天然气表观消费2245亿立方米，同比增长6.5%，达136亿立方米；实际消费2198亿立方米，同比增长6.1%，达119亿立方米。随着天然气消费的增加燃气公司对辖区内天然气管网的运行安全愈发关注。

需求分析

为满足燃气公司精细化管理对科技信息数据共享服务的需求，需要整合数据和应用，将数据转化为资源，将业务系统转化为服务能力，能够快速重构应用系统，快速响应业务变化，支撑燃气业务系统的快速发展。

基于燃气公司的总体业务需求，在现有信息化系统建设的基础上，针对目前在数据采集与监视控制及地理信息电子化管理尚有欠缺、在管网巡检、入户安检、以及抢维修派工等业务上的信息化管理不够细致监控和跟踪等问题。提供以统一的标准规范和安全体系为基础，融合“先进性、适用性、合规性、可实施性”等理念，充分保护和利用现有的系统数据和功能，以构建天然气管网综合管理系统。

基于宏达信诺HXGE系列智能网关的智能监控解决方案

由于燃气公司存在众多系统集成商，各集成商提供设备品牌不同、数据总线协议不同，造成各独立控制系统整合困难。针对这种情况，需要在燃气公司各独立系统中增加HXGE系列智能网关将各系统数据总线协议统一为Modbus TCP/IP，供天然气管网综合管理系统采集、处理、归档。

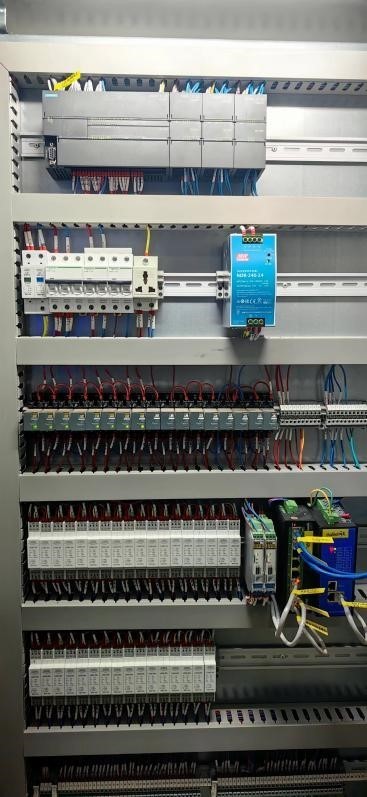

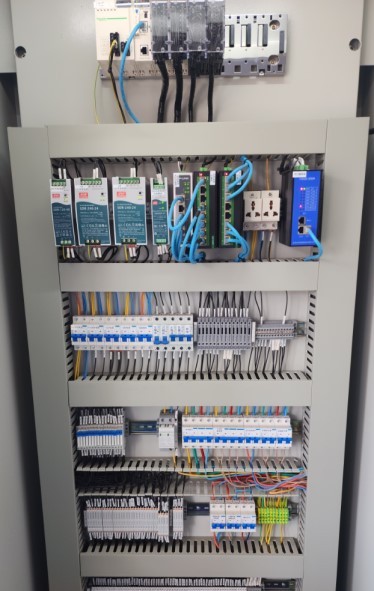

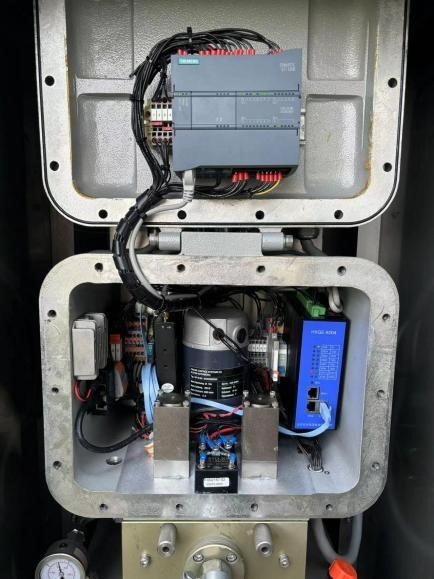

                 站控系统PLC机柜                                                       阀室RTU机柜                                                                     管网地下阀井

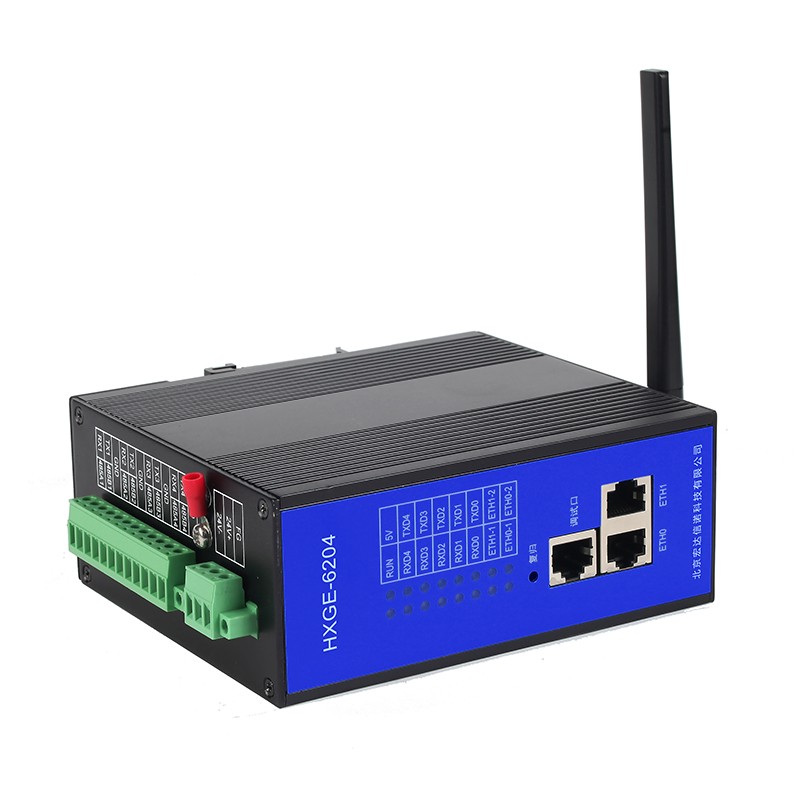

HXGE系列工业物联网智能网关是一款新型自动化信息综合管理设备。网关设备具有RS485/232串口、RJ45以太网口、CAN口等多种通讯接口，配置有上百种标准和非标准的通讯协议，支持 Modbus RTU，Modbus TCP/IP、IEC60870-5-104、DLT_645、OPC DA/UA、MQTT等主流工控协议以及诸如西门子等主流PLC通信协议，可实现工业现场各类仪表、PLC控制器、服务器等设备的数据采集、汇总及转发功能，为工业设备互联互通提供卓越的解决方案。

在国家管网集团西气东输各条管线的项目中（包含阀室、输气站等），本公司的HXGE-6204工业智能网关得到了广泛应用，产品凭借丰富的通讯接口（2路RJ45以太网口、4路RS485/232、选配4G通讯）和可靠的性能得以在现场长期稳定运行，获得了用户的好评。

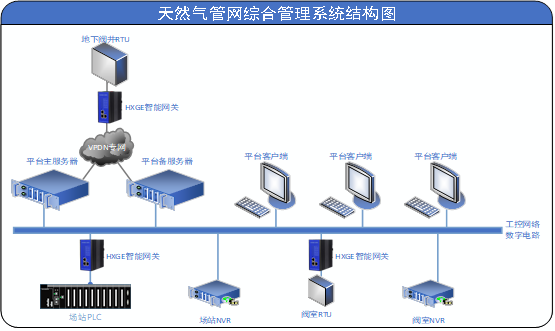

本方案系统结构图如下：

系统效益分析

（1）提升工作效率

通过信息化管理，降低人员劳动强度，提高信息质量和处理效率；

及时准确得到所需信息，包括业务信息报表、人事、公文等；

汇总和合并相关独立控制系统业务，统计报表更加方便、快捷；

办公自动化使事务处理效率大幅提高。

（2）加强经营管理能力，增强市场竞争力

增强企业的快速应变能力和竞争能力；

提高客户满意度，加强客户忠诚度。

（3）提高知名度，树立标杆形象

通过集团的信息门户，树立集团的企业形象，提高企业知名度；

降低客户流失率，提高客户满意度，增加销售额。

      注：特别感谢徐工提供现场应用方案。
